Technical Specification: Power Cable Conductor Forms - Comprehensive Guide to round, compacted (Sector), and Profiled (Trapezoidal) Conductores

In potestate machinalis et funis delectu, forma conductor est factor criticus factor influentis funis effectus, dimensiones structurae, et gratuita project. Diversae structurae conductor significantes exhibent variationes in factore repletione, diametro exteriore, utendo materiali, et modis institutionis.

Commune conductor formas in vena engineering include Circum conductores , Connexum (Sector / Tile -informibus ) Conductores et Profiled (Trapezoidal) Conductors . Hoc documentum systematice has structuras enucleat, ut perspicue referatur ad designationes et procurationes personas.

Et ego. Cur differentiae formarum Conductoris?

Dum conductores imprimis occurrere debent area crucis sectionis et resistentiae requisita, machinatio practica plus requirit:

• Detritus structuralis : In multi-core rudentes, hiatus inter conductores altiore structura afficiunt.
• Diameter exterior : Conductor structurae directe impingit funem altiore diametro.
• Installation Efficens : Diameter exterior designat debitam spatii positionem, aquaeductus magnitudinem, et constructionem difficultatem.
• Design Optimization : Forma recta eligens modum clavis est ad fabricam fabricam optimizing funem.
• Material Efficens : Pro media-ad-magnis sectionibus transversis, conductor forma saepe pluris est quam materiam simpliciter addens.

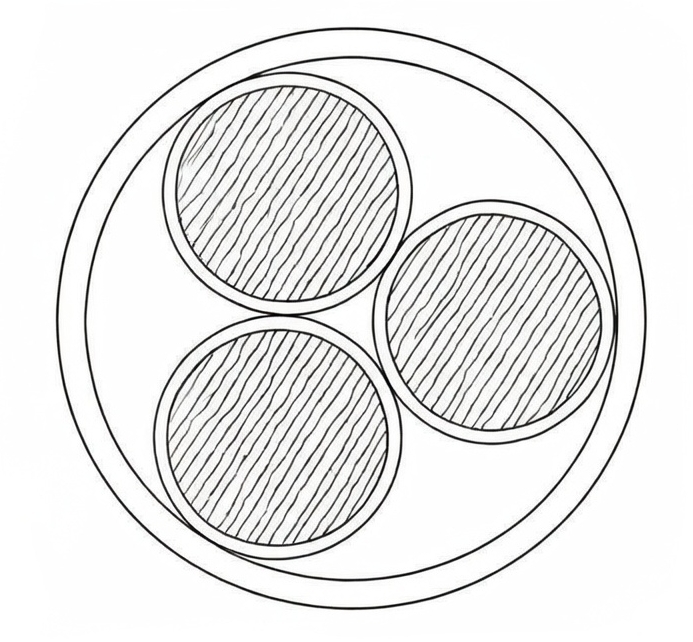

II. Circum conductores

1. Constructio:

Forma communissima, quae consistit in filis aeneis vel aluminis rotundis subductis, in mensura destitutus vel in structuras rotundas compactas.

2. Commoda :

• Mature fabricandi processum cum longissima applicationis historia.
• Egregiam mollitiem, faciliorem inflexionem et institutionem faciliorem.
• Princeps convenientiae cum fune terminales vexillum.
• Nam varius rhoncus varius.

3. limites:

Hiatus naturales inter fila rotunda resultant in factore implente inferiore, ducens ad minus efficientiam spatii et ampliores diametri exteriores in multi- core designandos.

4. Applications:

Parva ad magnam crucem-sectionem potentia retinacula fila construere, retinaculum instrumenti moderari et applicationes flexibilitates altas.

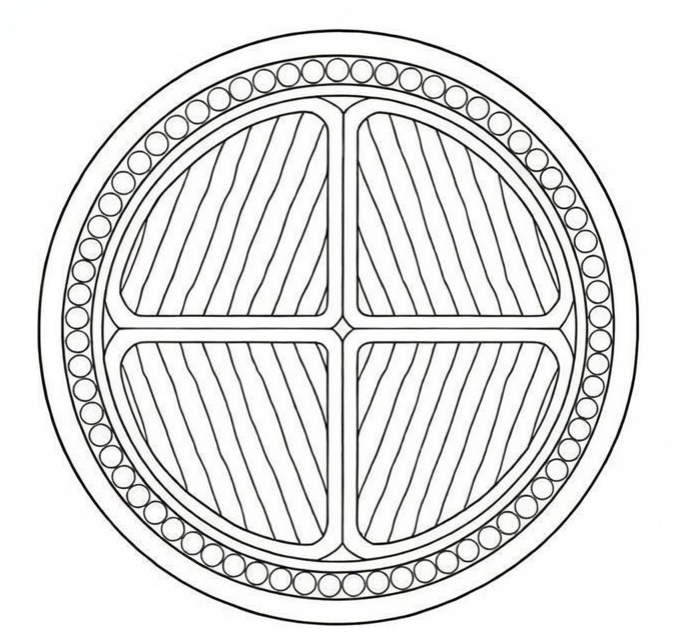

III. Connexum (Sector / Tile-shaped) Conductors

1. Definitio:

Conductores filis in sectionibus transversis non-orbicularibus premendis formati ad factorem impletivum augendum; ut vulgo videtur Sector aut Tile-similes figuras.

2. Commoda:

• Insigniter superior factor implens conductor.
• Efficaciter reducit funem altiore diametri exterioris.
• Reduces inquisitum volumen insulationis et materiae vaginae.
• Auget firmitatem multi- core funis structurarum.

Consequuntur: Sub eadem sectione transversali densiores sunt quam rotundi conductores.

3. Application Praecipua:

Ob sectionem non circularem, terminationes specificae seu conformationes in terminationibus requiruntur.

4. Applications:

Funes multi-corei ignobiles, funiculi trunci distributio, retinae cum sectionibus transversis 35mm² et supra, et incepta municipalia potentia.

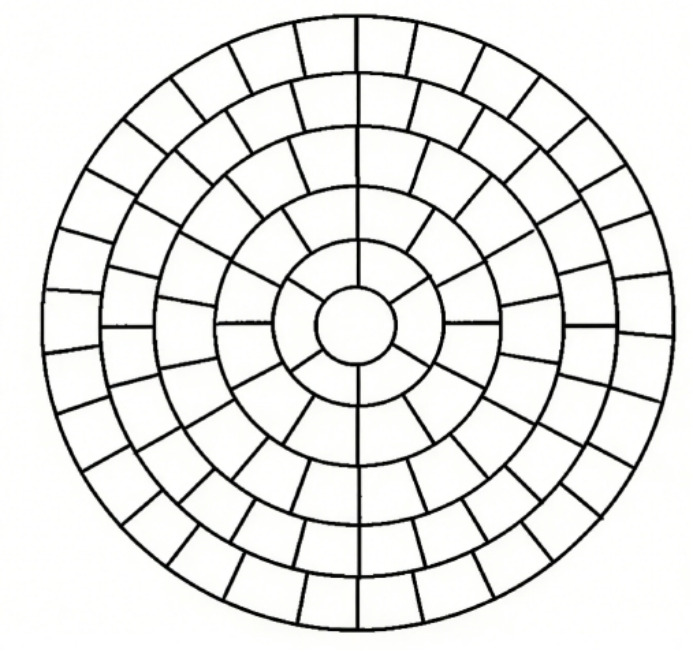

IV. Profiled (Trapezoidal / Shaped) Conductors

1. Constructio:

Etiam notae trapezoidales conductores, hae fila fila trapezoidalis informibus utuntur ad structuram valde densam formandam per praecisionem prementem.

2. Commoda:

• Summus conductor implens coefficientem.
• Plurima fune compacta compages.
• Praeterea deminutio in diametro exteriori servato electricae effectus.
• Utilis materia metallica optimized.

3. Applications:

Medium-ad-magnam crucem-sectionis potentiae retinacula, eget upgrades urbanae, systemata potentiae industriae, ac incepta stricte limites in diam et pondus fune.

V. Comparatio et Electio Guide

1. Comparatio Tabula

2. Electrical euismod & Electio Advice

• Electrical Standard Pro forma, omnes conductores obviam dc resistentia requisita (exampla, IEC 60228) pro sectione transversali data. Eligendi forma est optimizationchoice machinalis, non salus electrica una.
• Parvae crucis-sectiones : circum conductores utere ad oeconomiam et versatilem.
• Multi-core Medium / Large sectiones : Prioritize compactum (sector) conductores pro matura consilio.
• Strictioris Space Requisita : Usus profiled (trapezium) conductores ad maximum firmitatis.
